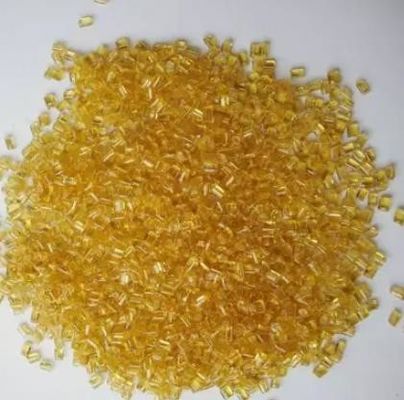

Ultem PEI PW1000 è un polieterimide a flusso standard non riempito (Tg 217 °C).Certificato NSF-61 e W270. approvato dalla FDA degli Stati Uniti e da European Food Contact.
| Proprietà | Valori tipici | Unità | Metodi di prova |
| Meccanica | |||
| Abrasione da tabera, CS-17, 1 kg | 10 | mg/1000cy | Metodo S-Plastics |
| Tensione di trazione, rendimento, 50 mm/min | 105 | MPa | ISO 527 |
| Stressa di trazione, rottura, 50 mm/min | 85 | MPa | ISO 527 |
| Deformazione di trazione, rendimento, 50 mm/min | 6 | % | ISO 527 |
| Deformazione di trazione, rottura, 50 mm/min | 60 | % | ISO 527 |
| Modulo di trazione, 1 mm/min | 3200 | MPa | ISO 527 |
| Stresso flessibile, rendimento, 2 mm/min | 160 | MPa | ISO 178 |
| Modulo di flessione, 2 mm/min | 3300 | MPa | ISO 178 |
| Durezza, H358/30 | 140 | MPa | ISO 2039-1 |
| Impatto | |||
| Izod Impatto, senza guarnizioni 80*10*4 +23°C | NB: | KJ/m2 | ISO 180/1U |
| Impatto Izod, non notato 80*10*4 -30°C | NB: | KJ/m2 | ISO 180/1U |
| Izod Impatto, notato 80*10*4 +23°C | 6 | KJ/m2 | ISO 180/1A |
| Izod Impatto, inciso 80*10*4 -30°C | 6 | KJ/m2 | ISO 180/1A |
| Charpy 23°C, V-notch Edgew 80*10*4 sp=62mm | 4 | KJ/m2 | ISO 179/1eA |
| Impatto di Charpy, inciso, 23°C | 10 | KJ/m2 | ISO 179/2C |
| Charpy -30°C, V-notch Edgew 80*10*4 sp=62mm | 4 | KJ/m2 | ISO 179/1eA |
| Termica | |||
| Conduttività termica | 0.24 | W/m-°C | ISO 8302 |
| CTE, da 23°C a 150°C, flusso | 5.E-05 | 1/°C | ISO 11359-2 |
| CTE, da 23°C a 150°C, xflow | 5.E-05 | 1/°C | ISO 11359-2 |
| Temperatura di ammorbidimento Vicat, tasso A/50 | 215 | °C | ISO 306 |
| Temperatura di ammorbidimento Vicat, tasso B/50 | 211 | °C | ISO 306 |
| Temperatura di ammorbidimento Vicat, tasso B/120 | 215 | °C | ISO 306 |
| HDT/Be, 0,45 MPa Edgew 120*10*4 sp=100 mm | 200 | °C | ISO 75/Be |
| HDT/Ae, 1,8 MPa Edgew 120*10*4 sp=100mm | 190 | °C | ISO 75/Ae |
Trattamento
| MODELLAGGIO INIETTIVO | ||
| Temperatura di asciugatura | 150 | °C |
| Tempo di asciugatura | 4 6 | ore |
| Contenuto massimo di umidità | 0.02 | % |
| Temperatura di fusione | 370 ¢ 410 | °C |
| Temperatura dell'ugello | 350 ¢ 405 | °C |
| Temperatura anteriore della zona 3 | 360 ¢ 415 | °C |
| Temperatura centrale - zona 2 | 350 ¢ 405 | °C |
| Temperatura posteriore - zona 1 | 340 395 | °C |
| Temperatura della tromba | 80 ¢ 120 | °C |
| Temperatura della muffa | 140 ¢ 180 | °C |
Per ulteriori informazioni, scaricare la scheda informativa | |
 | SS-Plastics Ultem PEI PW1000.pdf |
Ottieni le ultime citazioni |
